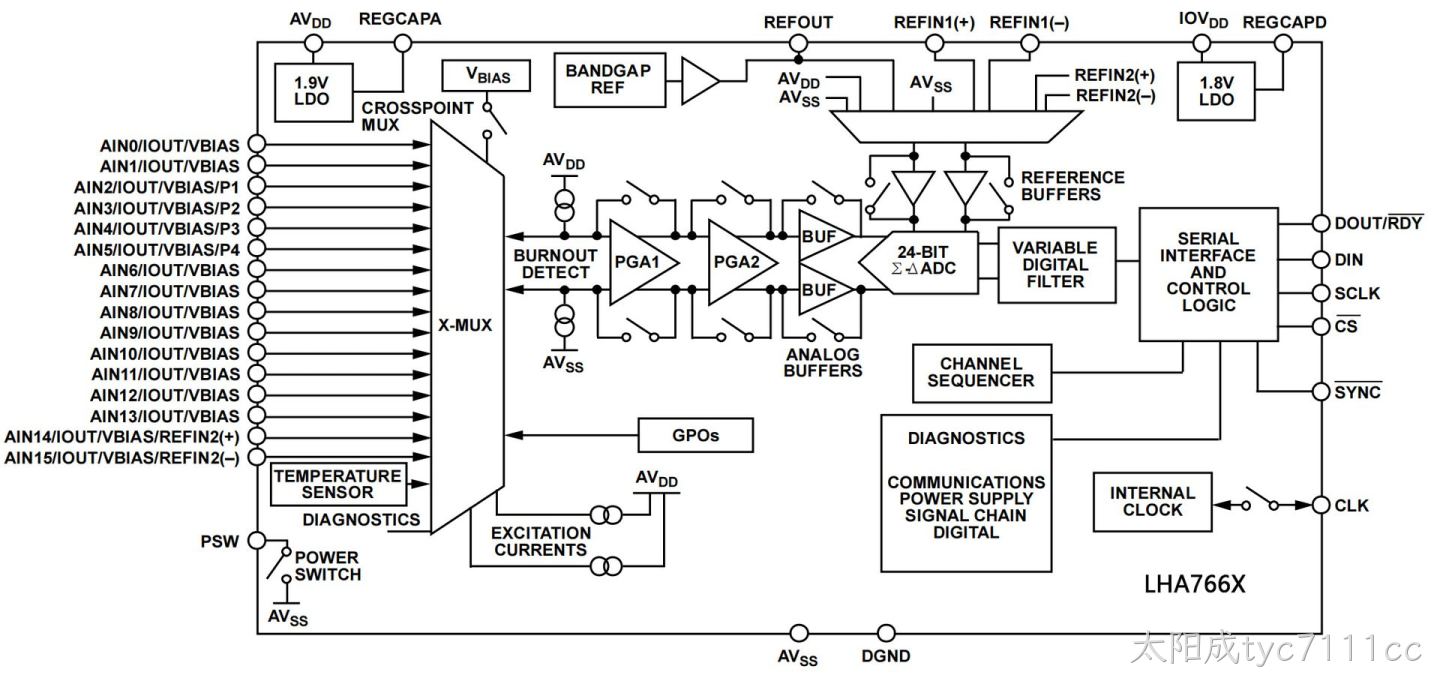

LHA7668-8 是一款适合高精度测量应用的低功耗、 低噪声、高度集成的模拟前端。该器件内置一个低噪 声24 位Σ- Δ型模数转换器(ADC) ，可通过寄存器配置提 供8个差分输入或15个单端或伪差分输入。LHA7668-4 可以提供4 对差分输入或者7 个单端或伪差分输入。片 内低噪声增益放大器确保ADC可直接输入小信号。 LHA7668-8/-4 的主要优势之一是用户可灵活使用 三种集成功耗模式。功耗、输出数据速率范围和均方 根噪声可通过所选功耗模式进行定制。该器件还提供 多个滤波器选项，确保为用户带来最大的灵活性。 当输出数据速率为25 SPS( 单周期建立) 时， LHA7668-8/-4 可实现50 Hz 和60 Hz 同时抑制，且在较 低输出数据速率下，可实现超过80dB的抑制性能。 LHA7668-8/-4 是一款极高集成度的信号链产品。 该器件内置一个精密低噪声、低漂移带隙基准电压源， 也可采用内部缓冲的外部差分基准电压。其它主要集 成特性包括可编程低漂移激励电流源、开路测试 (burnout) 电流和偏置电压产生器，利用偏置电压产生 器可将某一通道的共模电压设置为AVDD/2。低端功率 开关允许用户在两次转换之间关断桥式传感器，从而 保证系统具有绝对最小功耗。该器件还允许用户选择 内部时钟或外部时钟工作。 内置通道序列器可以同时使能多个通道， LHA7668-8/-4 按顺序在各使能通道上执行转换，简化 了与器件的通信。最多16 个通道可随时使能，这些通 道具有模拟输入或诊断功能( 比如电源检查或基准电压 源检查) 。这一独特的特性允许诊断和转换交替进行。 LHA7668-8/-4 还支持各通道独立配置。该器件支持8 种配置。每种配置包括增益、滤波器类型、输出数据 速率、缓冲和基准电压源。 LHA7668-8/-4 还集成了丰富的诊断功能。这些诊 断功能包括循环冗余校验(CRC) 、信号链检查和串行接 口检查，从而提供更强大的解决方案。这些诊断功能 可减少执行诊断功能所需的外部元件，从而减少对电 路板空间的需求，缩短设计时间并节省成本。根据 IEC61508 ，典型应用的失效模式和诊断分析(FMEDA) 表明安全失效比例(SFF)大于90%。 该器件采用2.7V至5.5V单模拟电源或±1.8V/±2.5V 双电源工作。数字电源范围为1.65V 至5.5V 。器件的额 定温度范围为−40°C 至+105°C。LHA7668-8/-4采用32 引脚QFN封装。

• 3 种功耗模式
• 均方根(RMS)噪声
  – 低功耗：19 nV rms (1.17 SPS)，增益=128(典型值195 μA)
  – 中功耗：15 nV rms (2.34 SPS)，增益=128(典型值280 μA)
  – 全功耗：20 nV rms (9.4 SPS)，增益=128(典型值810 μA)
• 在所有功耗模式下，无噪声分辨率高达22 位(增益=1, 2, 4, 8)
• 输出数据速率
  – 全功耗：9.38 SPS 至38,400 SPS
  – 中功耗：2.34 SPS 至9600 SPS
  – 低功耗：1.17 SPS 至4800 SPS
• 轨到轨模拟输入
• 50 Hz/60 Hz 同时抑制(25 SPS，单周期建立)
• 诊断功能(有助于安全完整性等级(SIL)认证)
• 交叉点多路复用模拟输入
  – 8 个差分/15 个伪差分输入
• 可编程增益(1 至128)
• 带隙基准电压源，漂移最大值为15 ppm/°C
• 可编程匹配激励电流源
• 内部时钟振荡器
• 片内偏置电压发生器
• 低端功率开关
• 通用输出（GPO）
• 多个滤波器选项
• 内部温度传感器
• 自校准和系统校准
• 传感器开路检测
• 自动通道序列器
• 各通道独立配置
• 电源：2.7 V 至5.5 V 和±1.8 V, ±2.5 V
• 独立接口电源
• 关断模式电流：5 μA(最大值)
• 温度范围：−40°C 至+105°C
• 32 引脚QFN
• 3 线或4 线串行接口
  – SPI、QSPI™、MICROWIRE™和DSP 兼容
  – SCLK 引脚内置施密特触发器
• ESD：4 kV

• 温度测量

• 压力测量

• 工业过程控制

• 仪器仪表

• 智能发射器
