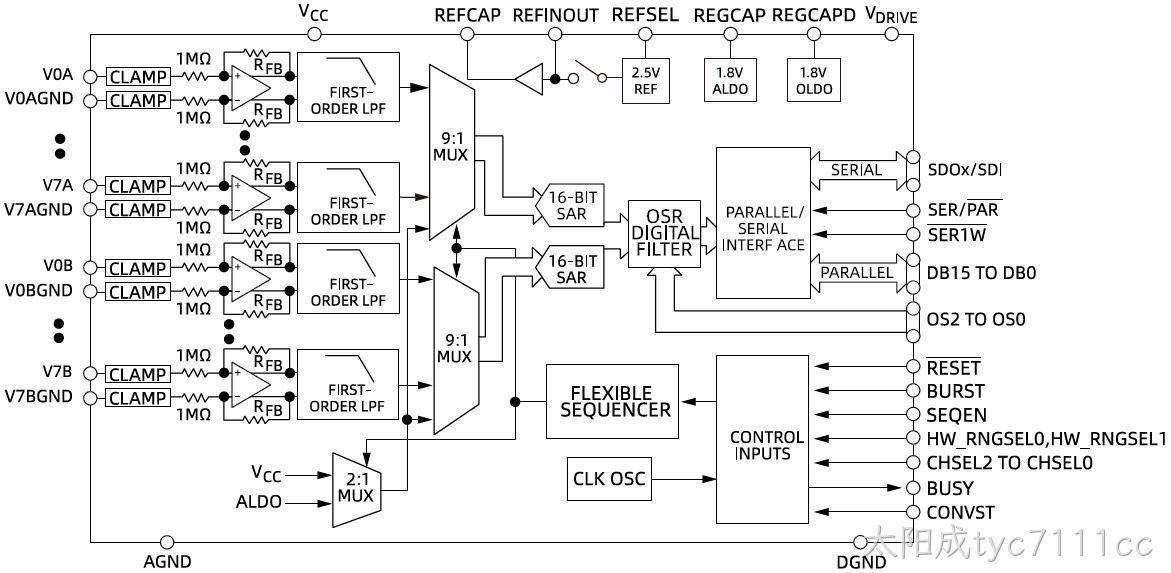

LHA6916 是一款 16 位DAS，支持对 16 个通道 进行双路同步采样。LHA6916 采用 5 V 单电源供电， 可以处理±10 V、±5 V 和±2.5 V 真双极性输入信号， 同时每对通道均能以高达 1MSPS 的吞吐速率和 90. 5 dB SNR 采样。 输入箝位保护电路可以耐受高达±25 V 的电压。 无论以何种采样频率工作，LHA6916 的模拟输入阻 抗均为 1 MΩ。它采用单电源工作方式，具有片内 滤波和高输入阻抗，因此无需驱动运算放大器和外 部双极性电源。 该器件均内置模拟输入箝位保护、一个双路16 位电荷再分配 SAR 模数转换器 (ADC)、一个灵活的 数字滤波器、2.5 V 基准电压源和基准电压缓冲器 以及高速串行和并行接口。 LHA6916 兼容串行外设接口(SPI)/QSPI/DSP/MI CROWIRE。

• 16 通道、双路、同步采样输入
• 可独立选择的通道输入范围
  - 真双极性：±10V、±5V、±2.5V
• 5 V 单模拟电源，VDRIVE 电源电压：1.71 V 至5 V
• 完全集成的数据采集解决方案
  - 模拟输入箝位保护
  - 具有 1 MΩ 模拟输入阻抗的输入缓冲器
  - 一阶抗混叠模拟滤波器
  - 片内精密基准电压及基准电压缓冲器
  - 双通道 16 位逐次逼近型寄存器 (SAR)ADC
  - 吞吐速率：2×1 MSPS
  - 通过数字滤波器提供过采样功能
  - 灵活的序列器，支持突发模式
• 灵活的并行/串行接口
  - SPI/QSPI/MICROWIRE/DSP 兼容
• 硬件/软件配置
• 性能
  - 信噪比 (SNR)：90.5 dB (1 MSPS)
  - 总谐波失真 (THD)：−103 dB
  - ±1 LSB INL（典型值），±0.99 LSB DNL（最大值）
  - 模拟输入通道提供 7 kV ESD 额定值
• 片内自检测功能
• 80 引脚 LQFP 封装

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统 (DAS)
