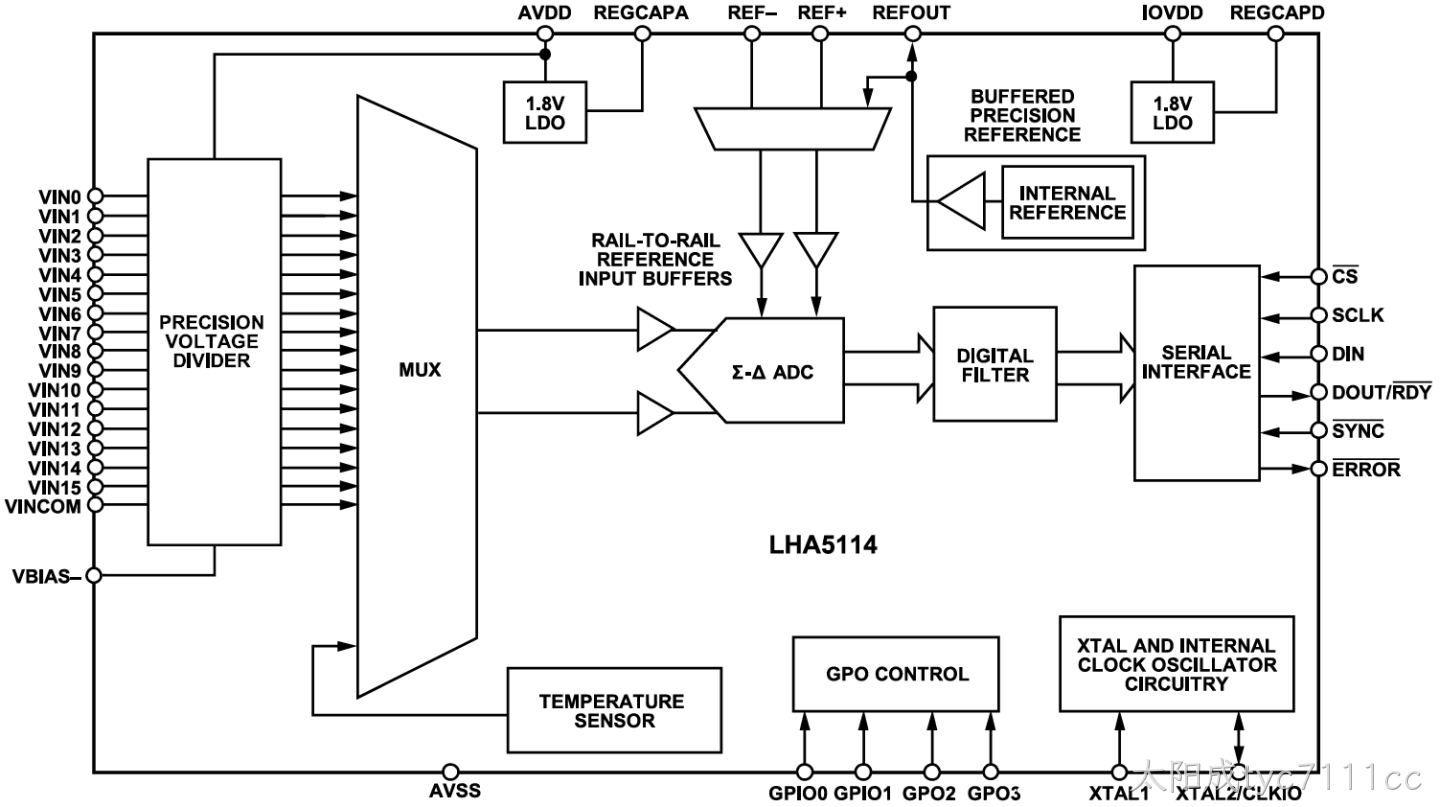

LHA5114 是一款低功耗、低噪声 24 位 Σ-Δ 模数转换器（ADC），片内集成模拟前端（AFE），支持8 路全差分输入或16 路单端输入；输入为高阻态（≥1 MΩ）、双极性，输入电压范围 ±10 V。 该器件集成各类模拟与数字信号调理模块，可对每一路在用模拟输入通道进行独立配置。数据完全稳定时，LHA5114 最高通道扫描速率可达 6.21 kSPS（单通道转换时长 161 μs）。 芯片内置 2.5 V 低温漂（温漂 ±5 ppm/°C）带隙基准源，并集成基准输出缓冲器，可减少外围器件数量。 片内数字滤波器配置灵活，在输出数据速率为 27.27 SPS 时，可同时实现 50 Hz 与 60 Hz 工频抑制。用户可根据各通道实际应用需求选择不同滤波参数。内置自动通道时序控制器，可控制 ADC 轮询切换所有已使能通道。 LHA5114 采用单电源供电，便于在电气隔离场景中使用。工作温度范围：−40℃ ~ +105℃。器件采用 40 引脚、6 mm × 6 mm QFN 封装。

• 集成模拟前端的 24 位模数转换器（ADC）

  - 输出速率灵活、范围宽：1.25 SPS ~ 31.25 kSPS

  - 单通道扫描速率 6.21 kSPS，建立时间 161 μs

  - 单通道采样速率 1007 SPS 时，无噪声分辨率达 17.3 位

  - 单通道采样速率 20 SPS 时，50Hz/60Hz 共模抑制比 120 dB

• 输入电压范围 ±10 V，支持 8 路差分输入或 16 路单端输入

  - 输入引脚绝对最大额定电压：±65 V

  - 输入引脚工作电压最高可达 ±20 V

  - 输入阻抗不低于 1 MΩ

  - 25℃下总未调整误差（TUE）为 0.07%

• 片内集成 2.5 V 基准源

  - 25℃下初始精度 ±0.12%，典型温漂 ±5 ppm/℃

• 支持内部时钟或外部时钟

• 电源参数

  - 模拟电源 AVDD：3.0 V ~ 5.5 V

  - 接口电源 IOVDD：2 V ~ 5.5 V

  - 模拟电源 + 接口电源总工作电流：3.9 mA

• 工作温度范围：−40℃ ~ +105℃

• 三线 / 四线串行数字接口（串行时钟 SCLK 内置施密特触发器）

  - 兼容 SPI、QSPI、MICROWIRE 及 DSP 接口

• 过程控制领域

  - 可编程逻辑控制器（PLC）、分布式控制系统（DCS）模块

  - 仪器仪表与测量设备
