产品介绍



LHA7220是一款精密24位ADC，集成MUX实现两个差分输入或四个单端输入，一个低噪声可编程增益放大器(PGA)，两个可编程激励电流源IDAC，一个电压基准，一个振荡器，一个低侧开关，一个精密温度传感器和输入偏置电路。 此器件能够以2kSPS采样数据速率执行转换，并且在单周期内稳定，连续转换最高支持4kSPS数据速率。针对噪声环境中的工业应用，当采样频率为20SPS时，数字滤波器可同时提供50Hz和60Hz抑制。内部PGA提供1~128倍增益，所有增益输入高阻抗，并且支持轨到轨输入电压，提升设计友好性。集成VBIAS产生电路，便于给传感器提供偏置。 在占空比模式下并开启PGA功耗低至128µA，正常模式下开启PGA仅200µA。LHA7220 采用TSSOP16或QFN16 封装，额定工作温度范围为-40°C 至+125°C。

功能框图





产品特性



• 低功耗：占空比模式下开启PGA 128μA，正常模式下开启PGA 200μA

• 宽电源电压范围：2.5V至5.5V，支持双电源

• 可编程增益：1V/V至128V/V

• 可编程数据速率：最高达4kSPS（仍保持低噪声，7μVrms@G=1）

• 高精度：外部基准时，INL 1ppm/FSR，增益温漂0.6ppm/°C

• 高达22位有效分辨率

• 采用单周期稳定数字滤波器，在20SPS时实现50Hz和60Hz谐波抑制

• 两个差分输入或四个单端输入

• 所有增益输入高阻，PGA输入绝对电压支持AVSS~AVDD

• 双匹配可编程电流源：10μA 至 1.5mA

• 集成温度传感器：精度0.5°C

• 集成基准电压2.048V，漂移典型值4 ppm/°C，最大值10 ppm/°C

• 集成输入VBIAS偏置电路

• 与SPI兼容接口（模式1），最大频率15MHz，SPI接口支持CRC校验

• 封装：TSSOP16和QFN16







 产品应用



• 温度传感器测量：

  – 热敏电阻

  – 热电偶

  – 电阻式温度检测器(RTD)

• 电阻桥式传感器测量：

  – 压力传感器

  – 应力计

  – 衡器

• 便携式仪表
• 工厂自动化和过程控制





  实测数据

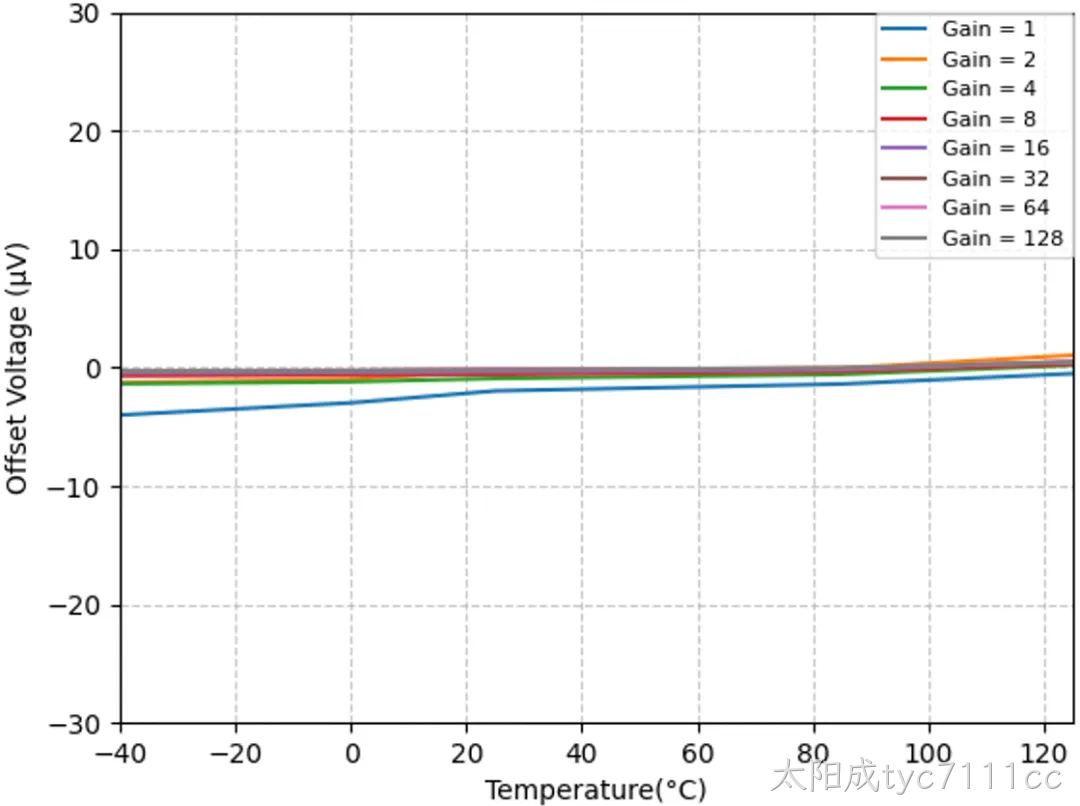

输入失调电压VS温度变化

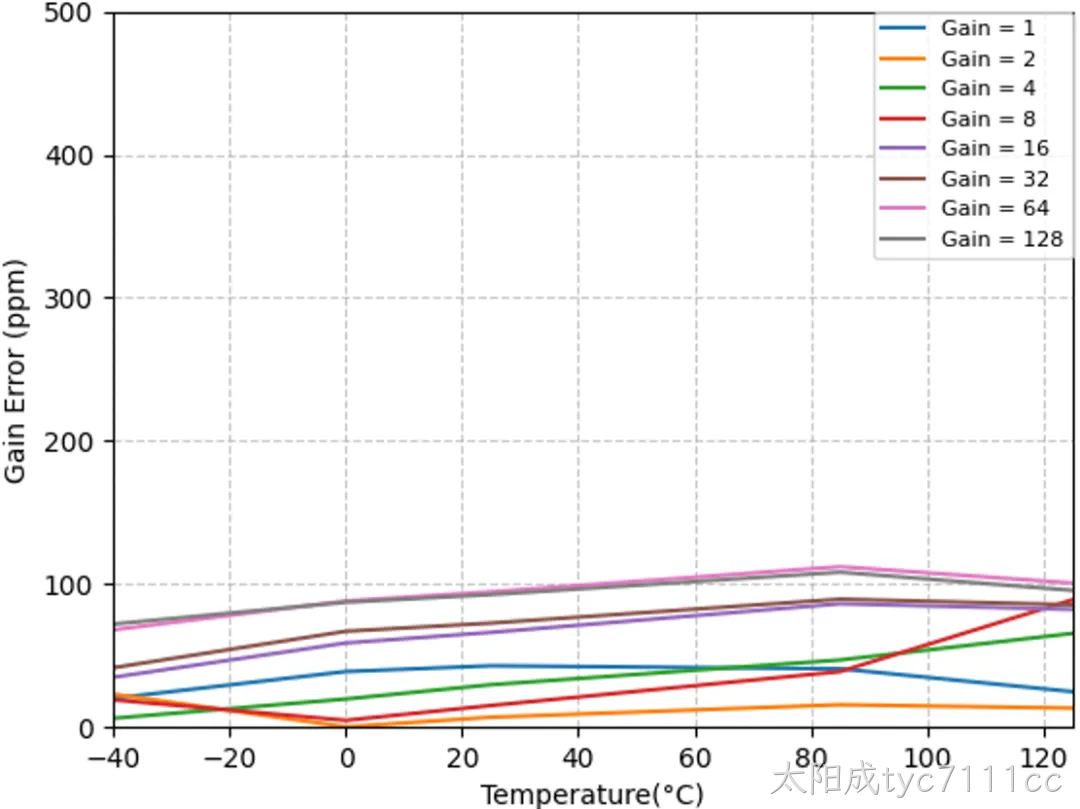

增益误差VS温度变化

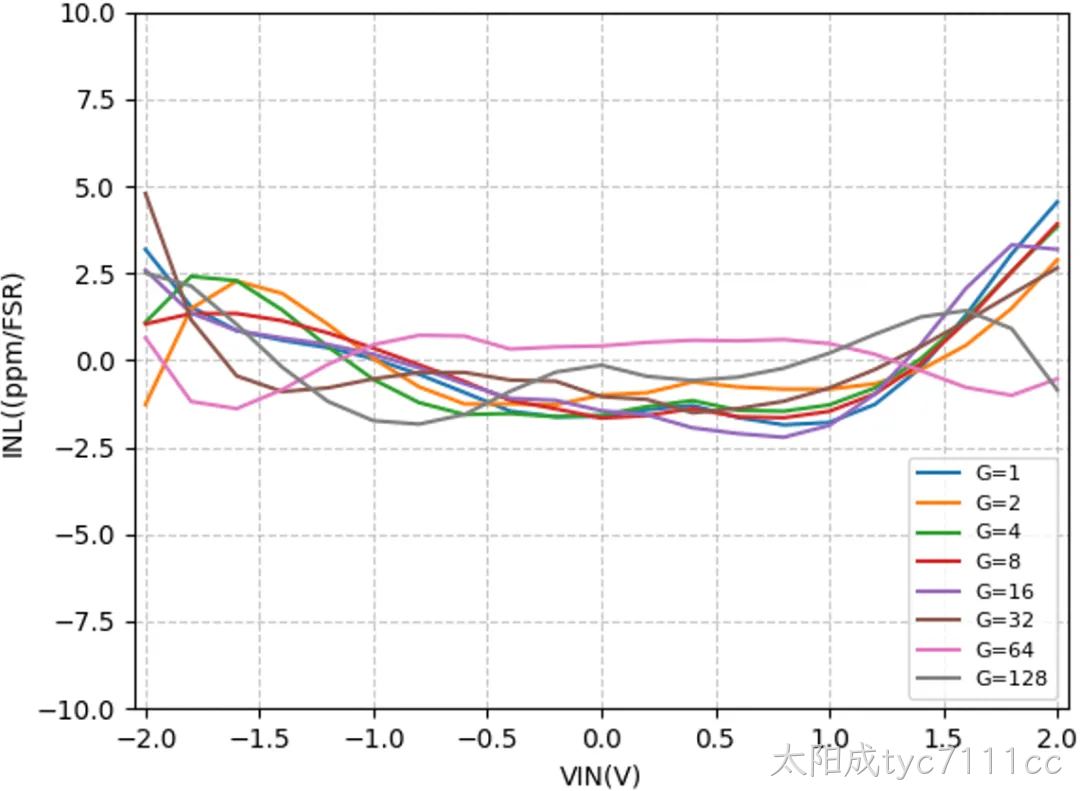

积分非线性INL，外部VREF=2.5V

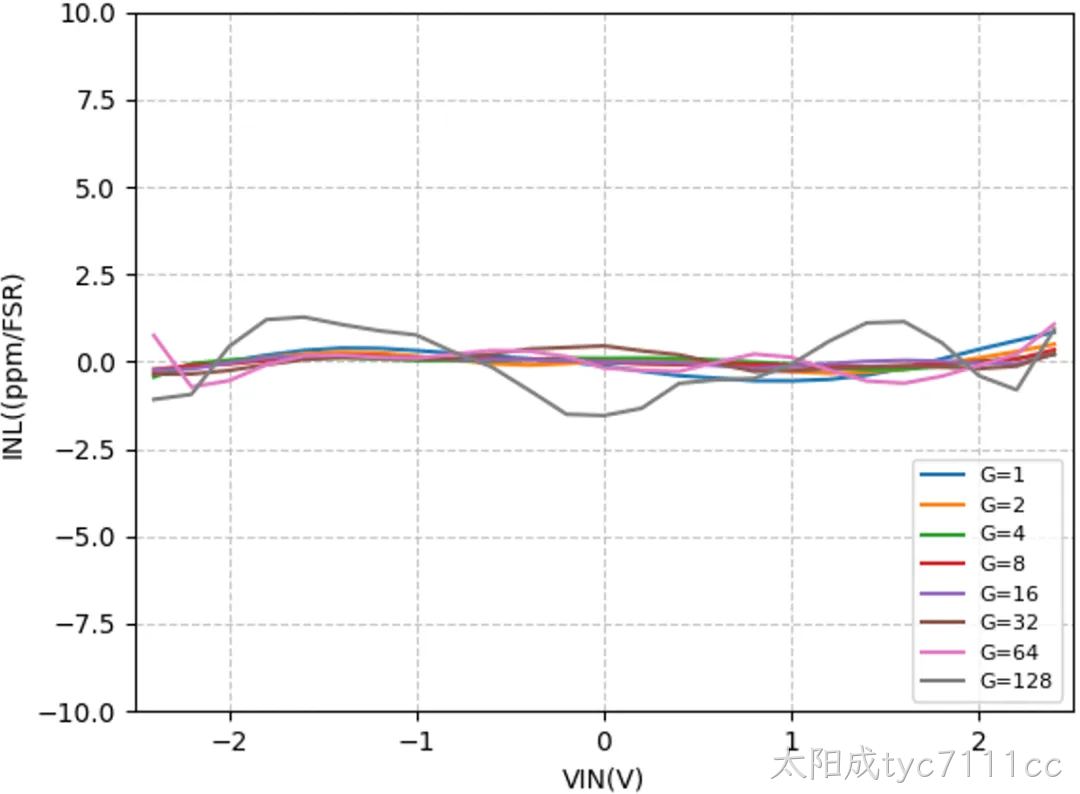

积分非线性INL，内部VREF=2.048V

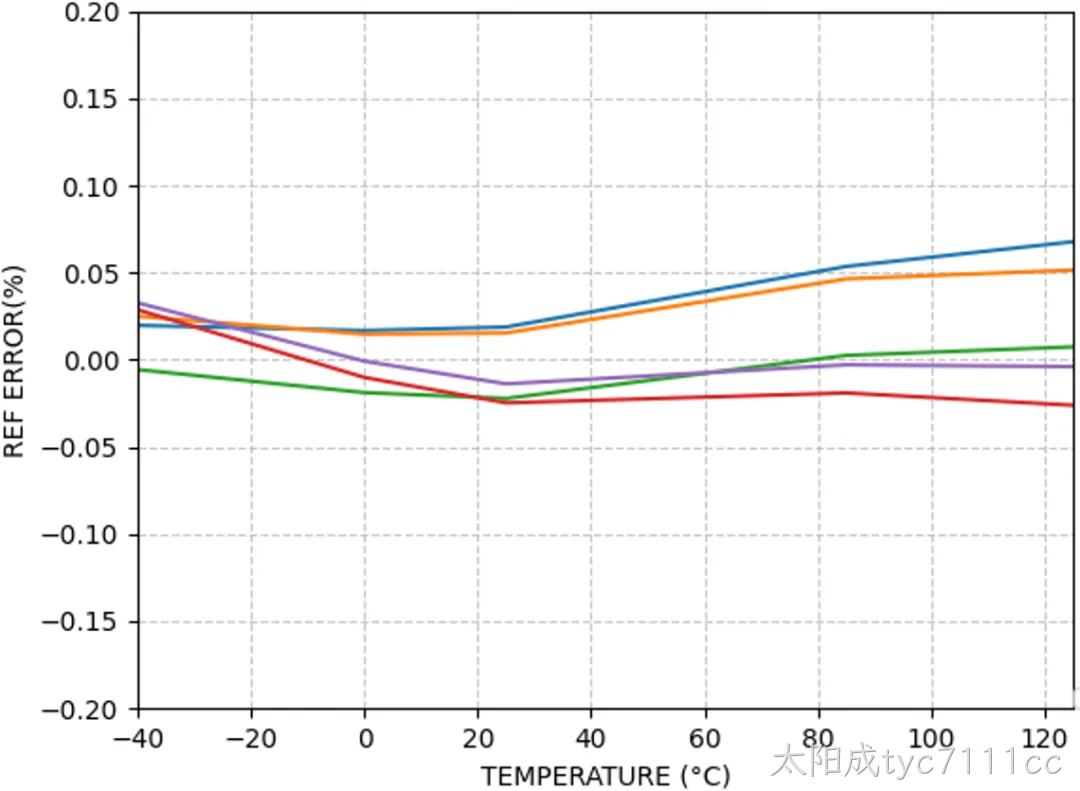

片上基准温漂(5片)

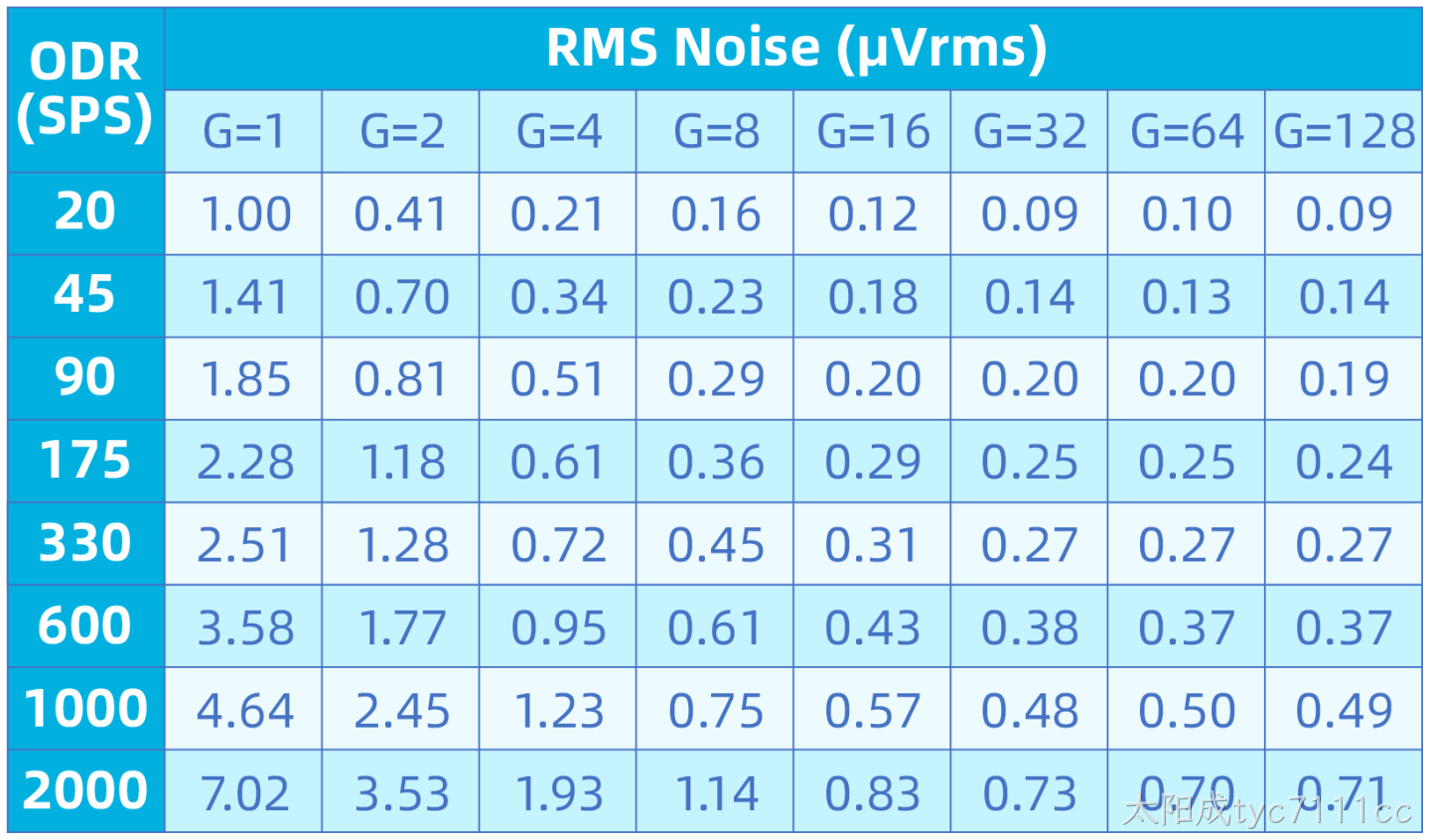

Normal模式输入均方根噪声

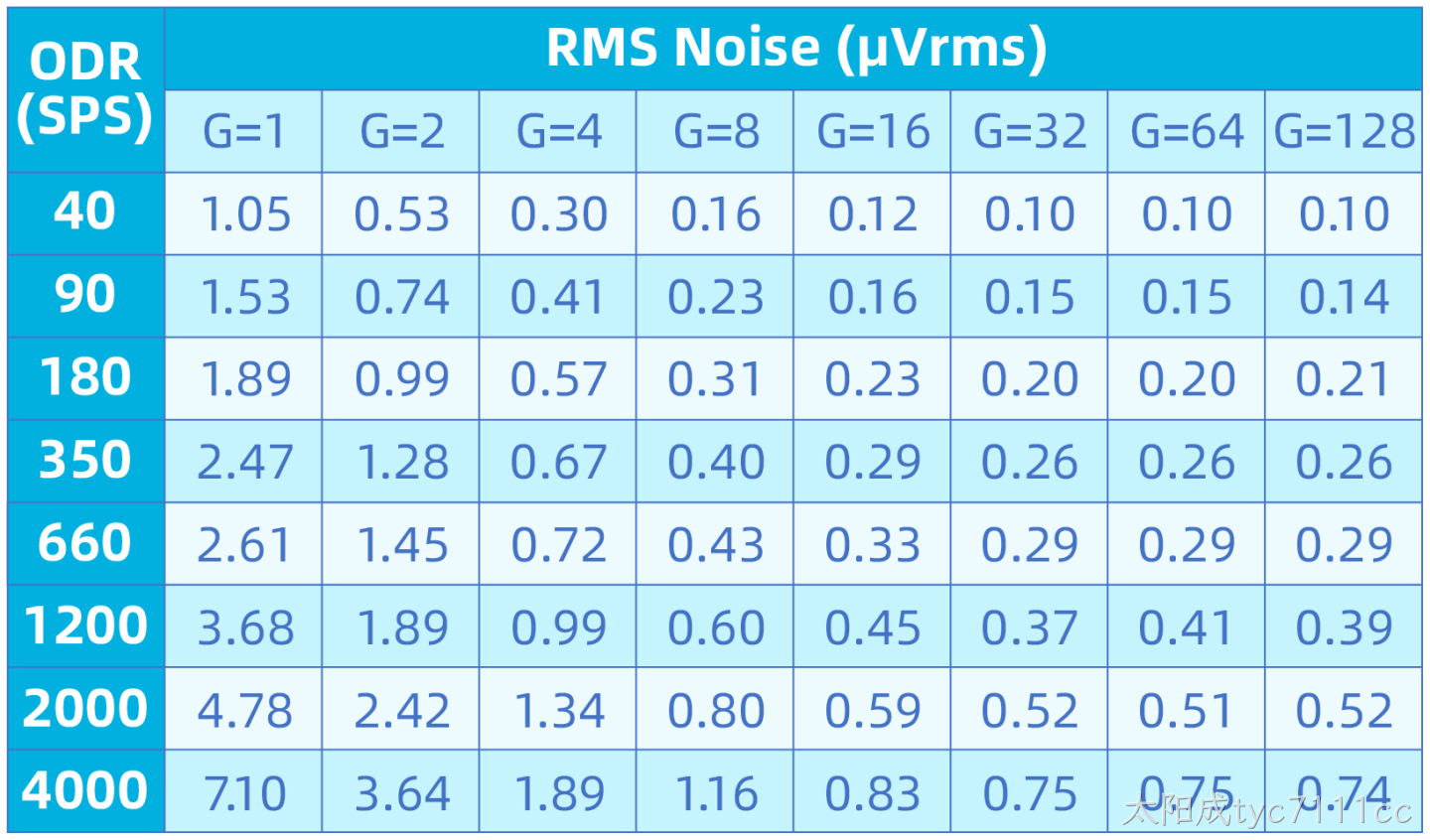

Turbo模式输入均方根噪声
